Установка запорной арматуры

Запорная арматура устанавливается путем её интеграции в трубопровод. Внедрение запорного приспособления производится через фланцевое соединение, когда арматура крепится болтами к рабочим поверхностям фланцев. Герметизация достигается путем использования резиновых уплотнителей. Монтаж запорных приспособлений разных типов имеет собственные нюансы.

Понятно, что для установки запорного приспособления трубопровод должен где-то иметь фланцевое соединение. Если оно отсутствует в нужном месте, то сначала нужно купить фланцы воротниковы.

К запорной арматуре относится большое количество достаточно разнообразных приспособлений, которые предназначены для остановки перетока рабочей среды по трубопроводу или изменения режима её передачи. Сюда относятся различные клапаны, задвижки, краны и прочие запирающие приспособления, каждый вид которых так же классифицируется по конкретному назначению и области применения.

Но монтаж через резьбовые фланцевые соединения с применением резиновых уплотнителей является общим местом для монтажа подавляющего большинства запорных приспособлений. Поскольку в комплекте всегда имеются изделия из резины (уплотнители), запорные приспособления требуется хранить в условиях, исключающих воздействие солнечной радиации и при достаточной влажности.

Как правильно установить запорное приспособление

1. Для исключения вероятности гидроудара в трубопроводе обязательно наличие обратного клапана.


2. Запорное приспособление следует монтировать на прямом участке трубопровода.


3. До начала установки все поверхности следует тщательно очистить от загрязнений или посторонних элементов.


4. На поверхностях фланцев должны отсутствовать какие-либо дефекты.


5. Состояние уплотнителей и других резиновых элементов нужно тщательно проверить до их установки.

Нюансы при монтаже дисковых затворов

1. При монтаже диск следует открыть на 1/4.
2. Обязательно, чтобы фланцы затвора и трубопровода имели одинаковый размер.
3. При монтаже дисковых затворов дополнительная прокладка между фланцами не нужна.

Нюансы установки шаровых кранов

1. Присоединительная гайка должна закручиваться динамометрическим ключом. Вращающий момент не должен превысить 30Нм.


2. Повышенная осторожность при установке крана необходима во избежание срыва или иного повреждения присоединительной резьбы.


3. Нельзя во время установки зажимать кран в тиски подвергать его другим значительным силовым нагрузкам.

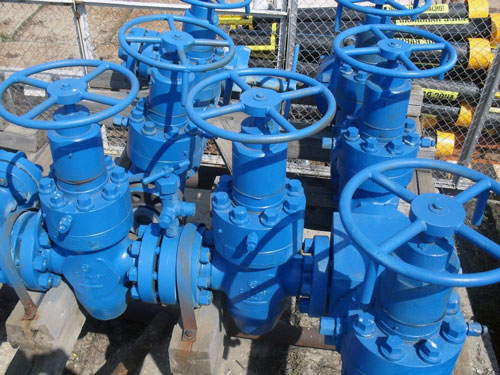

Нюансы установки задвижек

1. Устанавливая задвижки, не следует использовать штурвал в качестве такелажного приспособления.


2. Нельзя ронять задвижки с высоты. Падение может вызвать механические повреждения изделия. Даже если такие повреждения покажутся незначительными, они ускорят коррозию. В результате срок службы изделия значительно снизится.


3. Перед монтажом задвижку следует сориентировать по направлению тока рабочего вещества.
